國盛機械 > 產品中心 > 礦用篩分輸送設備 >

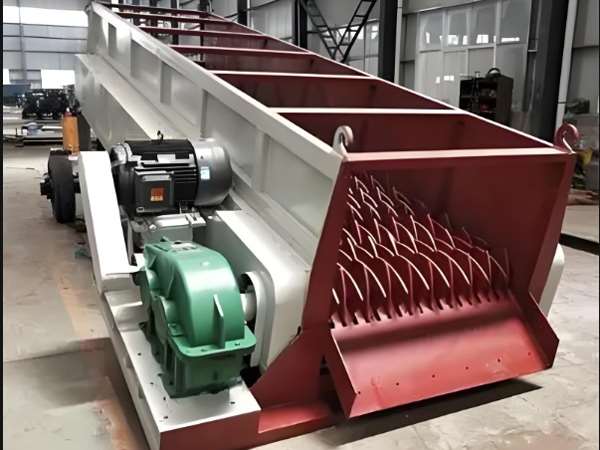

正弦波動篩

正弦波動篩

熱銷

【進料粒度】：≤2000mm

【生產能力】：≤2500t/h

【應用范圍】：該設備廣泛適于煤炭、電力、煤化工、焦化、冶金、建材、化工等行業，可以根據實際工況要求，確定分級粒徑。

【產品介紹】：無論何種（干、濕、粘物料）工況，國盛正弦波動篩都以卓越的效率和可靠性展示其篩分能力，同時將維護成本保持在較低水平

銷售熱線: 18637334419

波動篩簡介

   國盛機械充分研究剖析傳統篩分設備出現粘、堵、卡、篩分效率低、故障率高的問題根源，在于“靜篩孔”的篩分方式和機械強度問題。而正弦波動篩摒棄傳統篩分模式，創造性采用“物料自清理”、“動態篩孔”的篩分機理，通過對各種物料各種濕度、粘度、各種粒級分級現場使用證實，全面解決了物料篩分行業難題，成為新一代高效篩分設備。
      正弦波動篩篩分效率高、可靠性高、環保性高、出力大。無論何種（干、濕、粘物料）工況，國盛正弦波動篩都以卓越的效率和可靠性展示其篩分能力，同時將維護成本保持在較低水平。無論何種分級粒度（100-3mm），國盛正弦波動篩都可篩分的干干凈凈，全面解決傳統滾軸篩的卡料問題。該設備廣泛適于煤炭、電力、煤化工、焦化、冶金、建材、化工等行業，可以根據實際工況要求，確定分級粒徑。

工作原理

      正弦波動篩由于篩軸是按不同的工作角度布置的，所以當物料在工作角度較高的位置運行時速度較快；當物料在工作角度較低的位置運行時速度較平緩。兩種不同速度運行下的物料，在篩面某一位置相匯時開始做軸向運動，篩面能夠均勻布置料層，有效提高篩分效率。

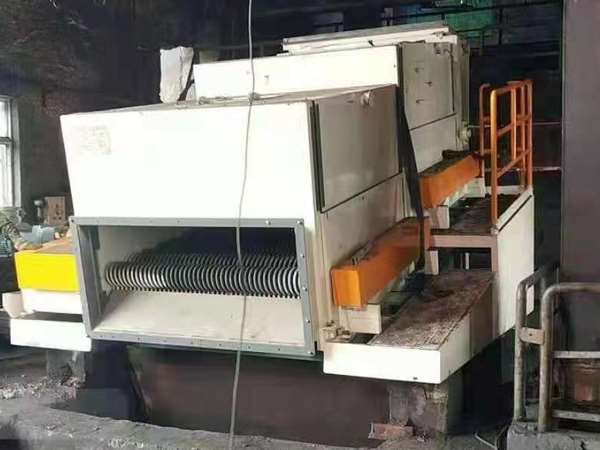

      正弦波動篩的篩面由多組同向旋轉的篩軸組成，每根篩軸安裝若干等距篩片，相鄰篩軸上的篩片相互交叉排列，形成“動態篩孔”，物料在篩面滾動過程中不斷分層，小顆粒下移，大顆粒向前滾動；小顆粒長時間接觸篩孔，通過相鄰篩片“手搓式”作用完成強制透篩，大顆粒滾動中不斷沖擊、打散團聚顆粒，并自動清理粘附在篩片上的細微顆粒，達到自清理目的，篩軸下設有刮泥板，清理殘留粘黏顆粒，篩分過程始終保持篩孔通透，完成不堵、不沾、不卡料的篩分作業。


波動篩優勢

1.單獨驅動
每個篩軸均由電機減速機單獨驅動，即每一組篩軸均設有一套驅動裝置。
2.靈活無卡阻
各篩軸同向旋轉且有過載能力。各轉動部件轉動靈活，沒有卡阻現象。
3.鍋爐燃煤破碎專用
適用于鍋爐燃煤系統和煤礦選煤系統，對煤炭粒度進行預篩分。
4.篩軸多角度
篩軸多角度合理布置，在設備入口段篩軸和水平夾角為15°，在出口段篩軸和水平夾角為5°，使煤料進入設備后料層均勻分布。
5.聯軸器連接
減速機與滾軸篩聯軸器采用彈性柱銷聯軸器連接；任一組篩軸發生故障燃煤不影響設備正常運行。
6.梅花狀篩片
篩軸、篩片等易損件容易更換;篩片采用梅花狀篩片，并且交錯布置，不僅有利于煤料的輸送，而且能減小相鄰篩軸形成的死角，避免卡塞。


技術參數



正弦波動篩--細篩（≤10mm）性能參數表

型號 生產能力（t/h） 功率 進/出料粒度
原煤、矸石、混合煤、褐煤、油頁巖 濕中煤、焦煤、粘性煤 煤泥及煤混合料
GS1006 100~120 80~120 60~100 9-15

進料粒度<50

出料粒度<10


GS1008 120~180 120~150 100~130 12-18
GS1010 180~250 150~200 150~200 15-22
GS1014 250~350 200~300 200~250 24-34
GS1412 350~450 250~350 250~300 30-40
GS1415 400~600 300~450 300~400 37-50
GS1418 500~650 400~550 350~450 45-60
GS1814 500~650 400~550 350~450 45-65
GS1816 550~700 450~600 400~500 55-66
GS1818 600~800 500~700 450~600 60-75
GS2214 600~800 500~700 450~600 65-87
GS2216 700~900 600~800 500~700 72-93
GS2220 800~1100 700~900 600~800 85-120
GS2224 1000~1300 800~1000 700~900 100-165
GS2426 1300~1600 1000~1200 900~1100 145-195
以上出力按煤的比重計算，其它礦石篩分根據物料比重、水分推算。篩孔尺寸根據用戶要求確定。

正弦波動篩--粗篩（≤30mm）性能參數表

型號 篩面寬度 進料粒度 篩下粒度 處理（t/h） 功率（Kw） 外形尺寸
GS1000 2800×1000 ≤400 ≤30mm 300-600 15-22 4110×2300×1500
GS1400 4000×1400 600-1000 30-42 4710×2857×2090
GS1800-A 4000×1800 1000-1500 40-56 4710×3257×2090
GS1800-B 4800×1800 1500-1800 56-60 5510×3657×2090
GS1800-C 5600×1800 1800-2100 60-72 6310×3657×2090
GS1800-D 6400×1800 2100-2500 72-85 7120×3657×2090
根據物料比重、水分推算。篩孔尺寸根據用戶要求確定。

正弦波動篩--超細篩（≤3mm）性能參數表

規格型號 出力（t/h） 篩下粒度 功率（KW）
GS-50 0-50 -3.0占90% 0-25
GS-100 50-100 -3.0占90% 35-45
GS-200 100-200 -3.0占90% 40-60
GS-300 200-300 -3.0占90% 50-75
GS-400 300-100 -3.0占90% 75-90
GS-500 400-500 -3.0占90% 70-120

選型與計算

      正弦波動篩常用于粗粒物料的篩分，給礦最大粒度可達500mm，適用于篩分大塊煤、石灰石和頁巖，也用作洗礦機或給礦機使用。正弦波動篩篩分效率較高，被篩物料過粉碎少；但構造較復雜，笨重，篩分硬物料時滾軸磨損較快。目前在金屬礦山多被重型振動篩所取代。
    正弦波動篩的處理量計算公式為
                         q=q0A                             (1)
    式中  q——正弦波動篩處理量，t/h;
          A——正弦波動篩篩分面積，m2;
          q0——單面篩分面積處理量，t/(m2·h)見下表。
正弦波動篩單位面積處理量q?值

篩孔尺寸/mm 50 75 100 125
q? /t·m?²·h?¹ 40-45 60-65 75-85 100-110

波動篩結構

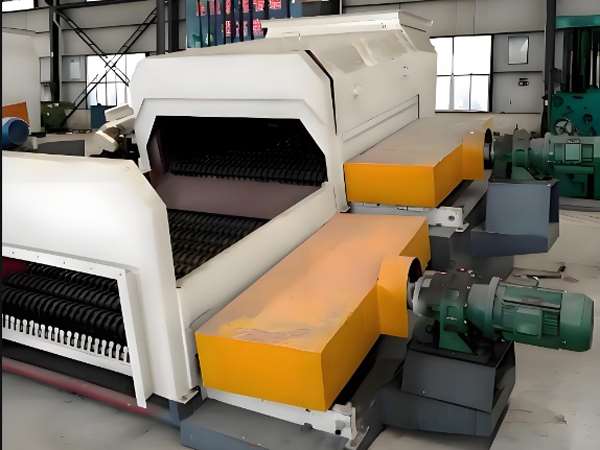

正弦波動篩是由機體、機蓋、篩軸、進煤斗、出口罩殼和控制柜六大部分組成。
1.機體部分：機體為焊接件，所有篩軸總成通過聯結螺栓固定在機體，機體側面裝有襯板。
2.機蓋部分：機蓋為焊接件，機蓋起密封作用，機蓋上面設有檢修門，前、后跟進煤斗和出口罩殼聯結。
3.篩軸總成部分：篩軸總成由輥道電機（含減速機）、篩軸、篩片、平鍵、鎖緊螺母、聯軸器、軸承座及軸承座附件組成，輥道電機（含減速機）與篩軸通過聯軸器直聯。
4.進煤斗部分：帶旁路的進煤斗為焊接件，內設擋板，擋板通過電動推桿執行器推動，限位翻轉，進煤斗內裝有襯板。
5.出口罩殼部分：出口罩殼為焊接件，出口罩殼起密封作用，出口罩殼上面設有檢修門。

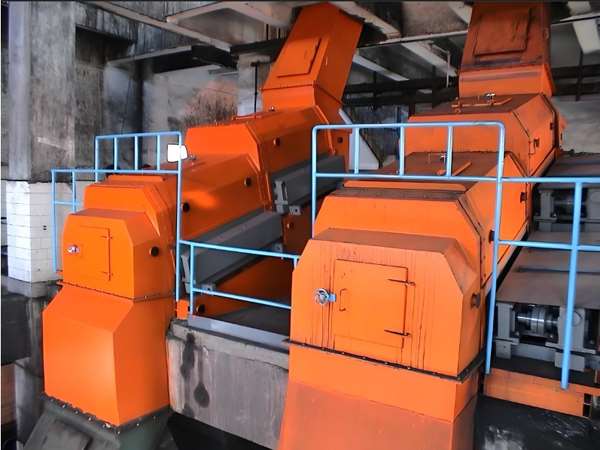

6.控制柜部分：適用于燃煤火力發電廠輸煤系統和煤礦選煤系統，對煤炭粒度進行篩分。
